大壓力PPG電池測厚儀
本設備適用于鋁殼電池、汽車動力電池、軟包電芯的厚度測量，采用伺服電機加壓，具有操作簡單、輸出壓力穩定、測量精準的特點。
- 產品特點

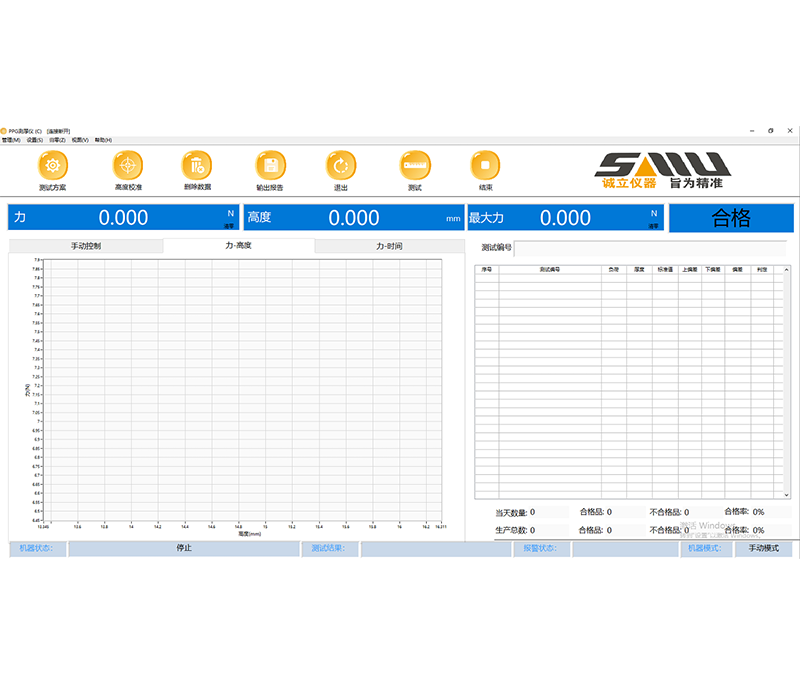

- 量測軟件
- 工作環境
一：設備簡介
本設備適用于鋁殼電池、軟包電芯的厚度測量，還可檢測各種非電池類柔性薄片狀產品，采用伺服電機加壓，具有操作簡單、輸出壓力穩定、測量精準的特點。
二：設備操作步驟
1．設定相關參數后，把電池放入測厚機測試平臺；
2．按下雙啟動按鈕(或者軟件測量圖標)，測試壓板進行下壓測試；
3．測試完成后，測試壓板上升；
4．取下電池，整個動作完成，進入下一次測試；
三：設備的主要配件：
1． 測量傳感器：光學傳輸
2． 可編程控制器：誠立自主研發
3． 機身：表面噴涂烤漆。
4． 機器零件用材：鋁材，鋼材，00級濟南青大理石。
5． 機器安全罩：鈑金件。
四：產品優勢：
個性化記錄管理功能：
1、將所有測量記錄個性化excel進行集中式管理。
2、測量支持掃碼槍輸入。
3、可調用數據庫按工件型號、工件名稱、檢測日期、工件識別碼等進行查詢。
優越的測量能力：
1、位移數據、壓力值輸出穩定，所有數據變化均可通過軟件自動記錄生 成Word 或Excel報表
2、位移數據自動進行平均處理，減少人為及傳統機械測量誤差
3、編程功能生成測量程序-可一鍵調用
可靠的性能能力：
1、 搭配高精度金屬光柵尺0.0005mm
2、 精密級導軌，確保設備超長使用的可靠性
3、搭載松下伺服電機
4、專業壓力傳感器
五：設備的技術參數：
項目 | 參數 | 備注 | |
1 | 測試有效面積 | L500mm×W350mm | |
2 | 測試厚度范圍 | 0-50mm | |
3 | 工作距離 | 80mm | |
4 | 綜合測量精度 | 以PPG標準量塊，放入上下壓板之間，對壓板內均布的9個點進行測量， 單點測量值-標準值波動范圍±0.02mm | |
5 | 單點重復性精度 | 以PPG標準量塊，放入上下壓板之間，同一位置重復測試10次，波動范圍±0.01mm | |
6 | 測試壓力值 | 10kg-800kg | |
7 | 壓力方式 | 電機加壓，最大壓力值波動范圍±2% | |
8 | GR&R | ＜10% | |
9 | 光柵尺分辨率 | 0.0005mm | |
10 | 系統工作節拍 | ≤20S | |
11 | 電壓 | AC220V/50HZ | |
12 | 電腦配置 | i5+16G+1T | |
13 | 售后 | 整機質保1年 |
六：工作環境
6.1. 設備外觀顏色：米白色、黑色；
6.2. 設備使用環境溫度23±2℃、濕度40-70%、振動<15Hz；
6.3.地面載荷要求：混凝土地面，≥1000KG,地面平整
6.4.電源需求：220V/50HZ
